Antenne

🗓️ 18 octobre 2023

Les antennes sont connectées à un émetteur-récepteur radio via un câble RF, les antennes convertissent courant électrique en ondes RF, les antennes sont bidirectionnelles - elles transmettent et receptionne les ondes radio.



Azimuth et Elevation

Le diagramme de rayonnement permet de visualiser la forme de l'émission d'une antenne.



  • Affiche le diagramme de rayonnement de l'antenne à partir de la vue du dessus de l'AP
  • Vue Horizontale / Azimuth
  • Affiche le diagramme de rayonnement de l'antenne à partir de la vue de côté de l'AP
  • Vue Verticale > Elevation > Electric field



Ouverture

L'ouverture Beamwith est mesurée en degrée, là ou le lobe principal décroit de 3 dB dans l'exemple l'ouverture est donc d'environ 58°

Source : Learn-antenna

Type d'antenne

il existe différents types d'antennes, chacun conçu pour répondre à des besoins spécifiques en termes de couverture, de directionnalité et de performance. Voici quelques-uns des types d'antennes les plus courants :

Type Antenne Pattern Vue 3D
omni directionnelle WiFi Antenna | Dipole-Rubber Duck | 3 dbi 2.4 GHz | RP-SMA Male
semi directionnelle ML-2452-SEC6M4-036 antenna front, side, and back views.
directionnelle



  1. Antenne omnidirectionnelle :

    • Une antenne omnidirectionnelle émet le signal dans toutes les directions de manière égale, créant une zone de couverture circulaire autour de l'antenne.
    • Elle est idéale pour fournir une couverture à 360 degrés dans des environnements où une connectivité uniforme est requise, tels que les bureaux ou les zones ouvertes.
  2. Antenne directionnelle :

    • Contrairement à l'omnidirectionnelle, une antenne directionnelle concentre le signal dans une direction spécifique.
    • Elle est utilisée lorsque la couverture doit être focalisée dans une direction particulière, par exemple pour atteindre un bâtiment distant ou pour créer des liens point à point.
  3. Antenne patch :

    • Également connue sous le nom d'antenne plate, une antenne patch est compacte et offre une couverture directionnelle dans un plan horizontal.
    • Elle est souvent utilisée dans les réseaux Wi-Fi intérieurs pour fournir une couverture directionnelle et uniforme dans des zones spécifiques, comme des salles de réunion ou des couloirs.
  4. Antenne Yagi :

    • Une antenne Yagi est une antenne directionnelle avec plusieurs éléments paraboliques et un seul élément actif.
    • Elle est souvent utilisée pour des applications longue portée, telles que la connectivité point à point ou pour capter des signaux faibles dans des environnements éloignés.
  5. Antenne sectorielle :

    • Une antenne sectorielle divise l'espace en secteurs, émettant le signal dans un angle spécifique.
    • Elle est utile pour couvrir de grandes zones avec une directionnalité contrôlée, par exemple pour couvrir une salle de conférence ou une aire de stationnement.
  6. Antenne dipôle :

    • Une antenne dipôle est une antenne à deux éléments, émettant dans toutes les directions perpendiculairement à l'axe de l'antenne.
    • Elle est souvent utilisée pour les applications de courte portée, telles que les réseaux sans fil domestiques ou les réseaux ad hoc.

Chaque type d'antenne a ses avantages et ses inconvénients, et le choix de l'antenne appropriée dépendra des exigences spécifiques du réseau, de l'environnement d'installation et des objectifs de performance.



Gain

Le gain d'une antenne est une mesure de sa capacité à concentrer l'énergie du signal dans une direction donnée par rapport à une antenne de référence (antenne isotropique). Il est souvent exprimé en décibels isotropique (dBi) et indique la directionnalité de l'antenne ainsi que son efficacité à émettre ou recevoir des signaux dans une direction particulière.

Un gain élevé signifie que l'antenne est plus directionnelle, concentrant davantage d'énergie dans une direction spécifique. Cela peut être avantageux pour augmenter la portée d'un signal dans une direction donnée ou pour réduire les interférences provenant d'autres directions.

Il est important de noter que le gain d'une antenne fonctionne dans les deux sens : en émission, il indique la capacité de l'antenne à concentrer l'énergie du signal dans une direction spécifique, tandis qu'en réception, il indique sa capacité à capter les signaux provenant de cette direction.

Le gain de l'antenne est déterminé par plusieurs facteurs, notamment sa conception physique, sa taille, sa forme et son orientation. Il peut également varier en fonction de la fréquence du signal et des caractéristiques de l'environnement dans lequel l'antenne est utilisée.

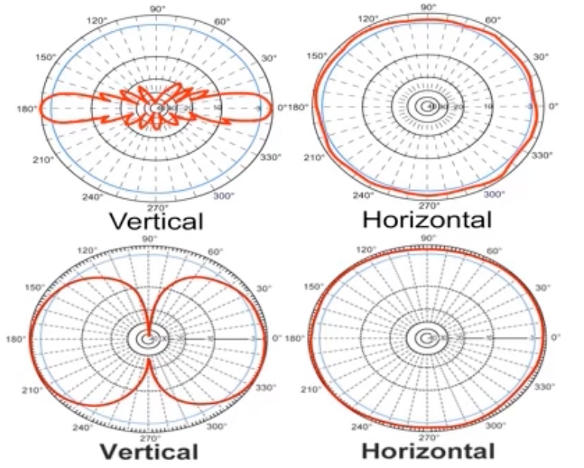

Une antenne ajoute du gain passif, cela signifie qu'elle concentre l'énergie dans une direction spécifique. Dans le cas d'une antenne omnidirectionnelle, le gain a tendance à comprimer le schéma de diffusion sur le plan vertical. L'exemple ci-dessous illustre cette différence (sur la première ligne, le gain est plus élevé que sur la deuxième) :



Connecteurs

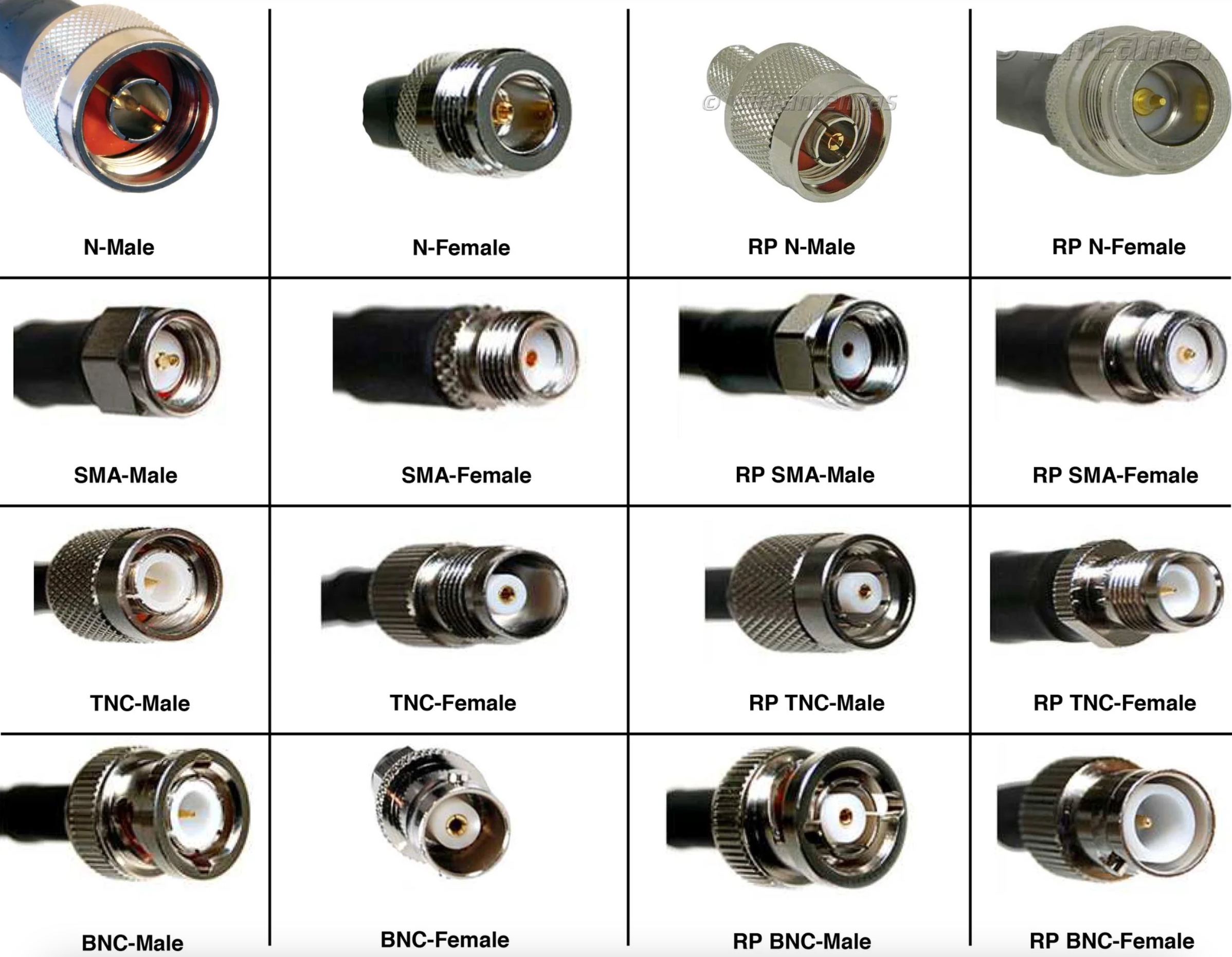

Il existe différents types de connecteurs permettant de relier les antennes aux points d'accès Wi-Fi.



Choisir une antenne

Les points à considérer lors du choix d'une antenne comprennent le gain, le diagramme d'émission (vertical et horizontal), la polarisation, le coût, l'utilisation prévue, les fréquences (2,4 GHz et 5 GHz), le type de connecteur et les options d'installation.
