DSSS vs OFDM vs OFDMA

🗓️ 27 avril 2023

OFDM

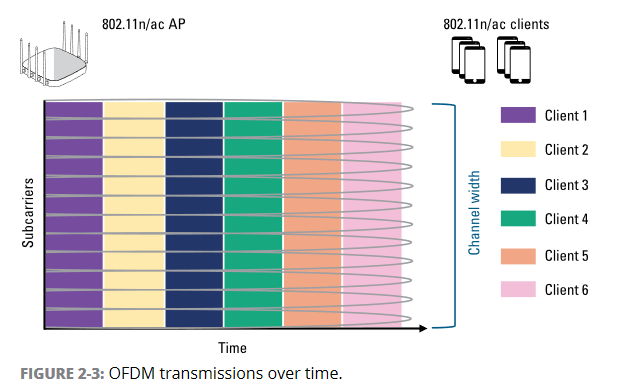

L'OFDM (Orthogonal Frequency Division Multiplexing) est utilisé par la 802.11a/g/n/ac pour les transmissions d'un utilisateur.

Chaque canal est divisé en subcarriers

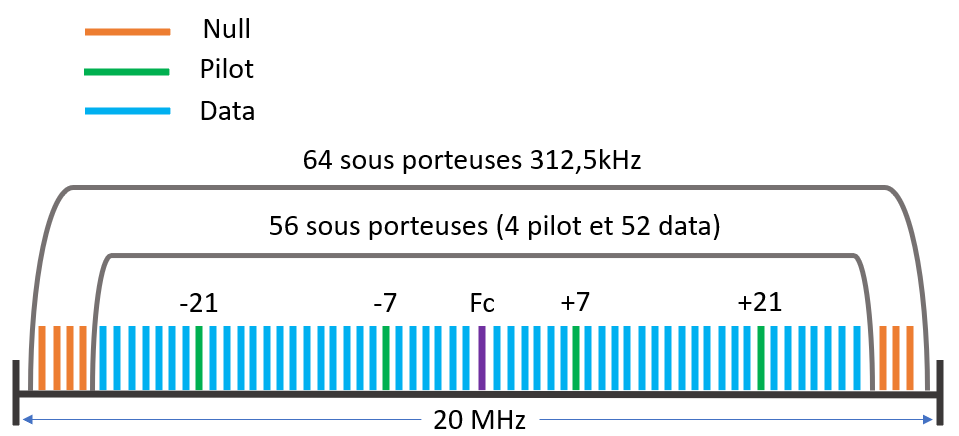

Un canal de 20MHz est divisé en 64 sous porteuses de 312.5KHz comprenant :







OFDMA

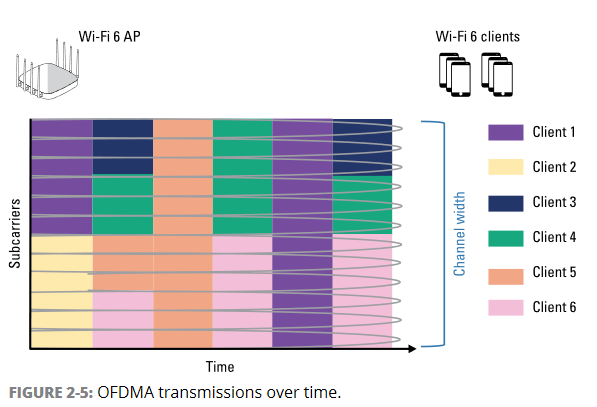

L'OFDMA (Orthogonal Frequency Division Multiple Access) est utilisé par la 802.11ax, il permet des transmissions multi-utilisateur.

Avec la 802.11ax apporte des temps par symbole 4x plus élevés par rapport au temps de symbole standard :12.8µs à la place de 3.2µs.

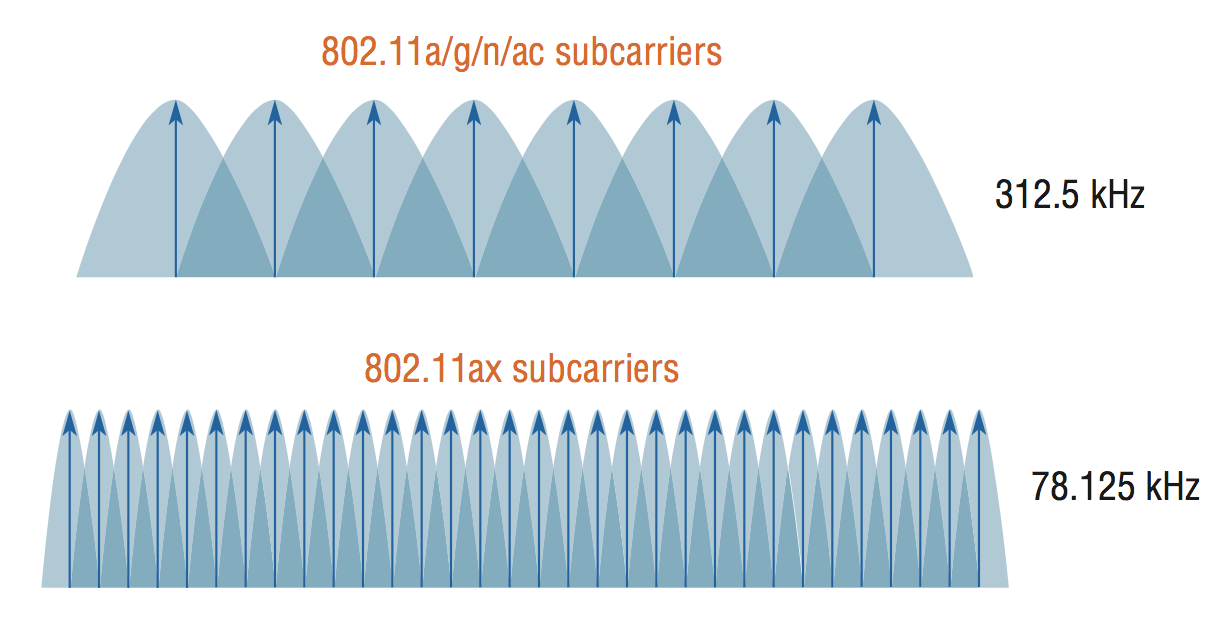

La taille des sous porteuses étant légale inverse du temps par symbole, avec un temps 4x supérieurs la taille des sous porteuse est réduit de 4, soit de 312.5kHz à 78.125kHz.

Permetant à un canal de 20MHz d'avoir 256 sous porteuses appelés RU ressources units .







Chaques RU peut être attribuées à un ou plusieurs utilisateurs

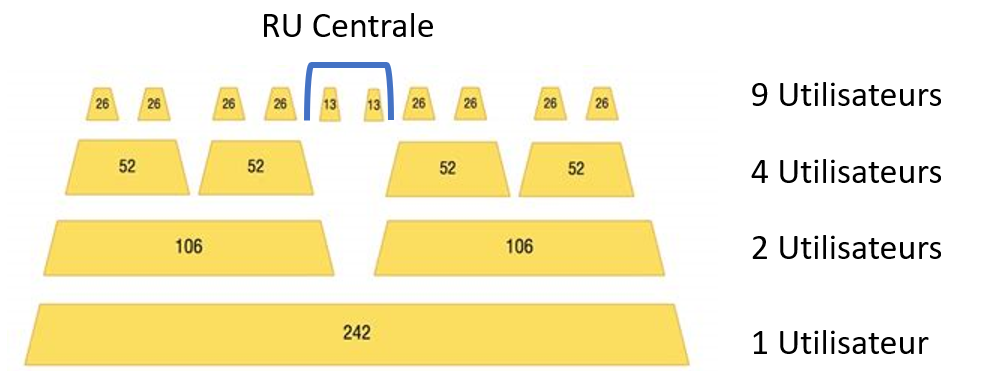

Exemple pour un canal de 20MHz



RU en fonction de la largeur de bande

Le tableau ci-dessous, indique le nombre d'utilisateurs maximum, en simultanés en fonction, de la tone utilisée, et, de la largeur de canal définie.

RU 20MHz 40MHz 80MHz 808+80/160MHz
26-tone RU 9 18 37 74
52-tone RU 4 8 16 32
106-tone RU 2 4 8 16
242-tone RU 1 2 4 8
484-tone RU - 1 2 4
996-tone RU - - 1 2
2x996-tone RU - - - 1



A noter, le nombres de RU sont alloués dynamiquement par l'AP, exemple sur 3 clients le premier peux avoir 106-tone et les 2 autres 52-tone
