2.4GHz vs 5GHz

🗓️ 31 juillet 2023



PHY disponible en fonction de la fréquence :

  802.11 802.11b 802.11a 802.11g 802.11n 802.11ac 802.11ax
2.4GHz ✔️ ✔️   ✔️ ✔️   ✔️
5GHz     ✔️   ✔️ ✔️ ✔️



2.4GHz

La bande ISM (Industrial, Scientific and Medical) de 2,4 GHz est une bande de fréquences sans licence utilisée dans le monde entier pour une variété d'applications, y compris les réseaux Wi-Fi, les appareils Bluetooth, les téléphones sans fil et d'autres périphériques sans fil.

Fréquence : 2.400GHz - 2.483GHz

La bande ISM est composé de 14 canaux d'une largeur de 22 MHz, chaque canal est séparé de 5 MHz.

La plupart des canaux se superposent  :

Pour éviter les interférences entre canaux (ACI), un écart de 25MHz est requis entre les FC. Seuls les canaux 1, 6 et 11 le permettent.



Masque spectrale DSSS utilisé par la 802.11b uniquement :



Masque spectrale OFDM utilisé par les autres amendements :




5GHz

La bande UNII est divisée en plusieurs sous-bandes, chacune ayant ses propres règles et restrictions d'utilisation :

Selon l'ARCEP



Bande Fréquence Canaux Usage Puissances DFS
UNII-1 5.150GHz - 5.250GHz 36-48 Indoor 23 dBm
UNII-2A 5.250GHz - 5.350GHz 52-64 Indoor 23 dBm ✔️
UNII-2E 5.470GHz - 5.730GHz 100-140 Indoor / Outdoor 30 dBm ✔️
UNII-3 5.735GHz - 5.895GHz 149-165 Indoor / Outdoor 14 dBm

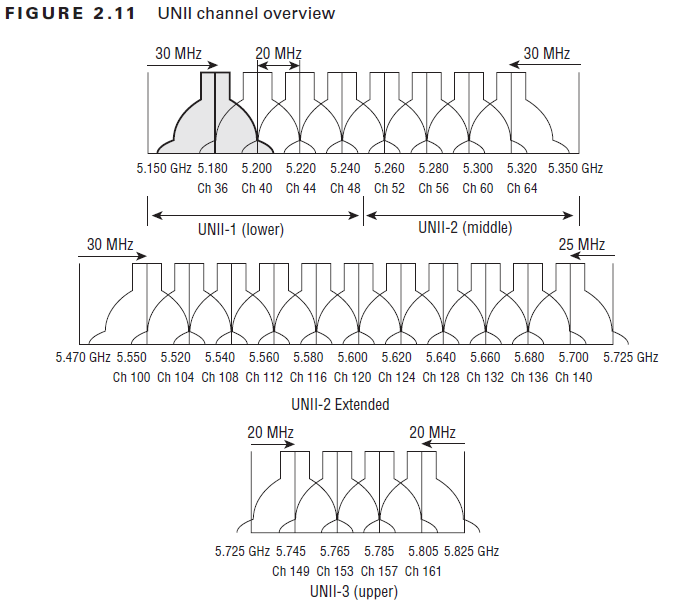

Canaux UNII :

Chaque canal fait 20MHz.

Un écart de 20MHz est requis entre les FC.



Masque spectrale OFDM :
